结构大师是上海爱星陈软件有限公司研发的结构设计工具，无论你是该领域的学习者还是从业者，这款软件都十分适用。它能为相关人群提供丰富的专业功能，且便携性强。用户可在平台上使用绘图、支座设置、荷载分析、结构计算等实用功能，不仅操作简单易上手，运行也十分流畅，非常适合土木建筑行业的人士使用。

软件特色

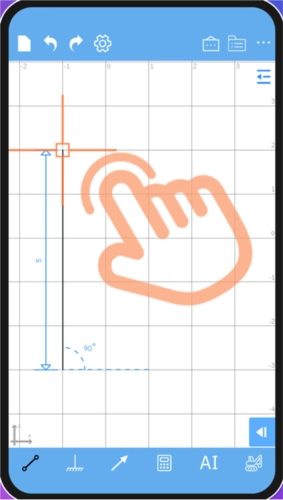

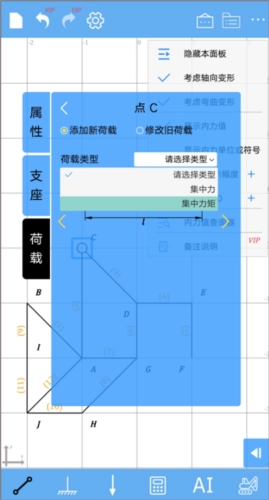

1、方便简单，通过指端画线、单击添加支座荷载——便捷的建模，流畅的体验，让结构输入变得方便。

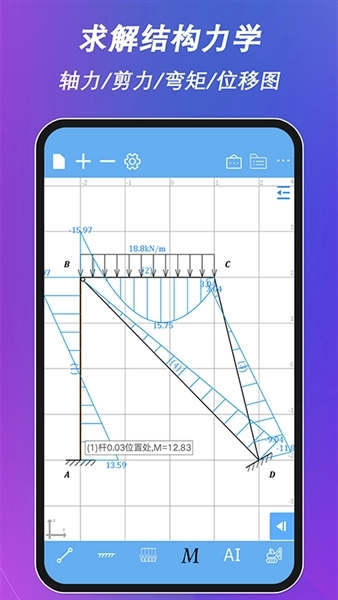

2、功能十分强大，既能生成内力图（涵盖轴力、剪力、弯矩、位移），还可支持动力学、影响线以及几何构造等功能。

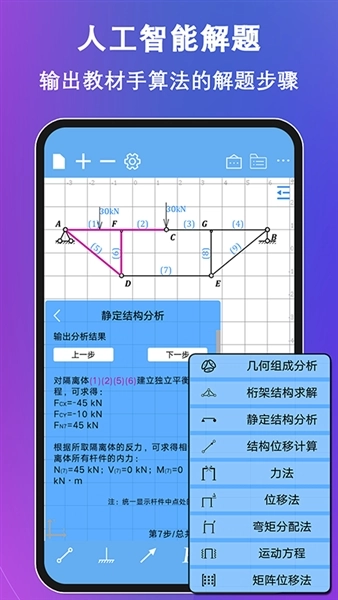

3、独创的智能模块，依托人工智能算法，能够输出结构力学教材中涵盖的所有方法（如桁架截面法、位移法、力法、几何构造分析等）的解题步骤。

4、如果您是设计人员，多选命令可以帮助您处理带小数点位数的结构简图。

5、如果您是材料力学、结构力学、建筑力学的工科学生，也可以用结构大师辅助学习。

VIP功能

1）原高级功能：保存打开&撤销还原

2）智能模块：可模拟人脑分析解题步骤

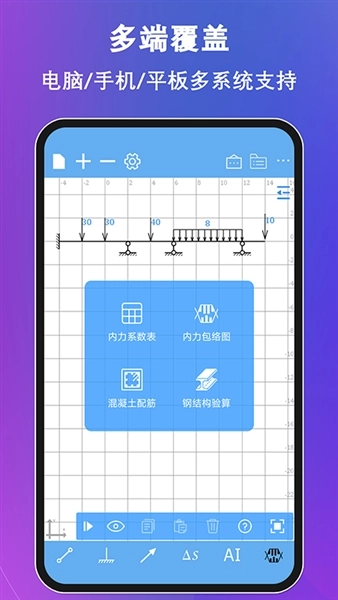

3）工程模块：内力包络图/内力系数表/混凝土配筋等

4）科技感满满的暗黑主题

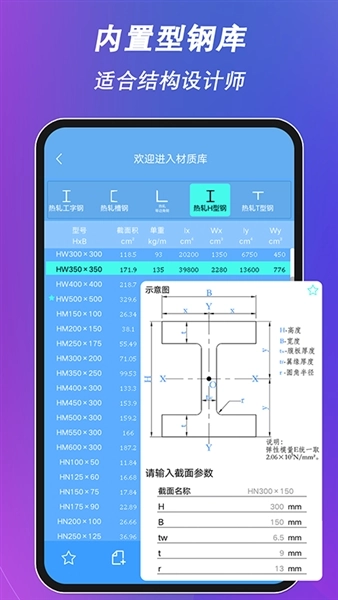

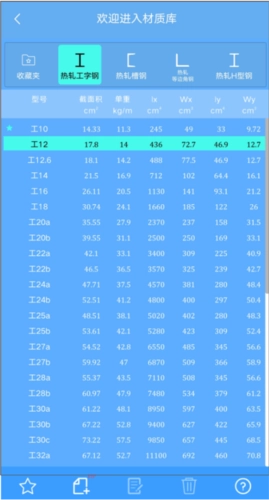

5）材质库中可根据型材类型自定义截面

6）配合电脑端程序SMConsole可以输出计算报告

7）支持大型结构绘制的复制模型和镜像功能

8）检查器、隐藏网格线、特殊支座/连接/荷载等

注：VIP功能一次购买，永久使用，未来不再收取相关费用。

怎么导入导出模型

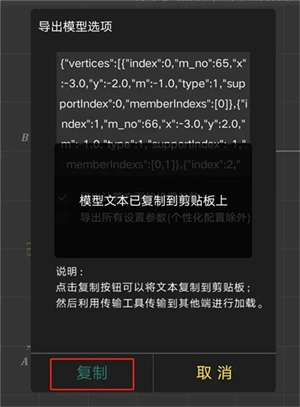

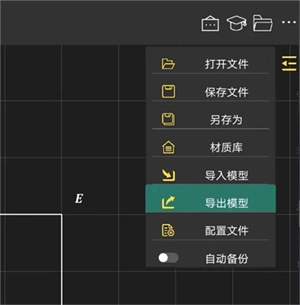

1、在您当前设备上的结构大师右上角，点击“导出模型”按钮。

2、再在弹出的窗口中，点击“复制”，将文件内容以文本的形式复制到您当前设备的剪贴板之中。

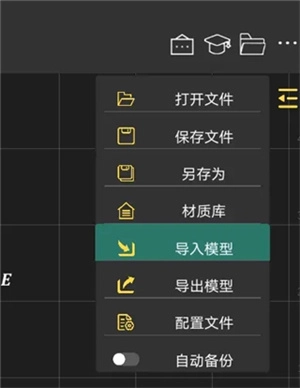

3、到另一台设备上的结构大师里去，点击右上角“导入模型”按钮。

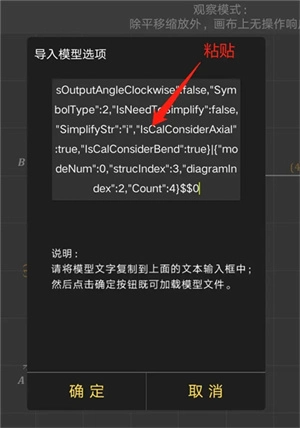

4、将之前复制到剪贴板的文本内容粘贴到弹出的窗口里（电脑端直接按Ctrl+V就行），然后点击“确定”按钮，就能加载之前导出的模型文件了。

粘贴文本

文本的传输环节，用户可自行采取方式完成。通常情况下，我们会通过在微信或QQ的不同客户端之间相互发送文件来达成这一目的。

聊天工具客户端的输入框存在文字字数限制，而结构大师保存的文本通常字数较多，很可能超出这些限制。因此，建议用户先将内容转存为txt文档，再以文件形式发送。

在传输文字的过程中，请不要多字符也不要少字符，不然会导致文件最终加载的失败。

软件使用

1、在本站结构大师，打开；

2、进入软件即可开始使用；

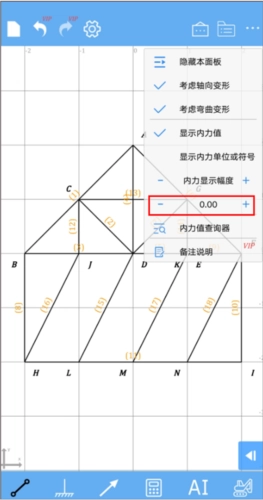

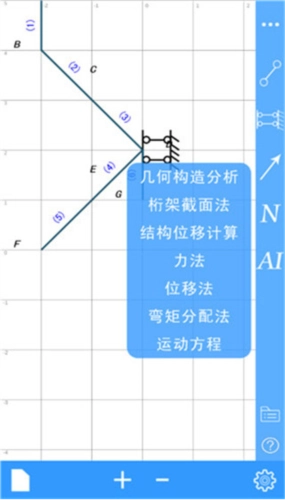

3、在这里可以选择：几何构造分析、力法、结构位移计算等；

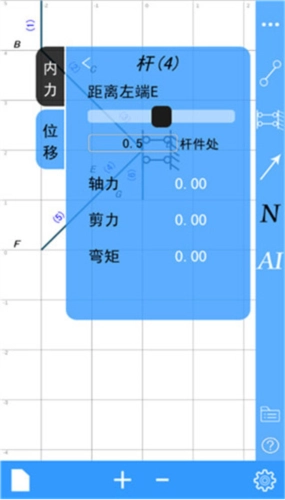

4、我们可以看到“杆”，可以进行操作轴力、剪力等。

精度功能详解

画布灵敏度

取值范围：【0,10】

说明：手指对画布平移放缩操作的灵敏程度，数值越高越灵敏。

选中灵敏度

取值范围：【0,10】

说明：选择某个节点或杆件时的触摸范围，数值越高，节点杆件就越容易被选中。

计算精度

取值范围：【1,10】

说明：计算结构位移时辛普森积分法的等分分段数量，数值越大，则位移的计算精度越高。

本参数仅适用于位移计算场景，其他模块的精度设置需直接在对应模块的主面板内操作，具体说明可参考各面板附带的帮助教程。

输出小数位数

取值范围：【1,10】

说明：显示计算结果的小数位数，本参数为n，就表示输出为n位小数的形式，软件会对第n位小数进行四舍五入处理。

为优化显示效果，本软件对大部分计算结果采用简化精度的呈现方式。例如，假设实际计算结果为0.35，即便您将相关参数调整为3，软件显示的结果仍为0.35，而非0.350。此外，若遇到数值较小的情况（如0.00XXX），软件也会自动对其显示位数进行优化调整。

本参数和右侧快捷面板里的按钮是一个参数。

键盘精度

取值范围：【1,10】

说明：当您使用软件键盘时，您可以输入一些公式（比如分数），但输入完成以后，软件会以计算结果的形式来显示该项数据，该参数就是这些结果的显示精度。本参数为n，就表示键盘的结果显示为n位小数的形式，当然软件本身会以float类型的最高精度保存该项数据。

绘图精度

取值范围：【1,10】

说明：软件在绘制内力位移图时的等分分段数，由于新版本已经考虑了内力值突变的情况，所以内力值突变在软件中有着非常完美的显示。该数值越高，您的内力图会显得越平滑。

通常情况下，把该参数设置为1就可以了，用肉眼基本看不出精度提升带来的变化。只有当您的结构在画布上尺寸足够大，或者您正在使用包络图功能时，或许才需要对这个参数进行调整。

结构重要性系数

取值范围：大于0的正数

说明：当您使用软件工程模块的功能时，如果您直接调取截面内力，那么软件就会把截面中的内力乘以这个参数，得到实际设计值。

根据我国的《建筑结构可靠性设计统一标准》，承载能力极限状态，结构重要性系数就是指这里面的。

更新内容

v3.4.0：

1.[增强]各大面板新增帮助按钮，可直接查看帮助文件

2.[优化]优化材质库截面图片压缩方式

3.[优化]注册登录界面逻辑优化

v3.3.2：

1.[增强]检查器模式增加杆长显示

2.[优化]注册登录界面优化

v3.3.1：

1.[增强]新增个人信息收集清单

2.[优化]输出矢量图时的内力幅度与画布中的参数相关联

3.[优化]购买界面新增用户协议

4.[修复]修复智能-运动方程-刚性层时不显示质量输入的BUG

5.[修复]修复内部的一些局部算法错误
